振動予測の考え方

標準モデルを採用

• 現在、環境影響評価等で用いられている「道路環境影響評価の技術手法」の予測モデルによる振動レベル予測式が標準モデルです。
• 複数の振動源を自由に設定し、複合的な影響を自動的に計算することが出来ます。

各種の複合的な要因を考慮した計算が簡単に

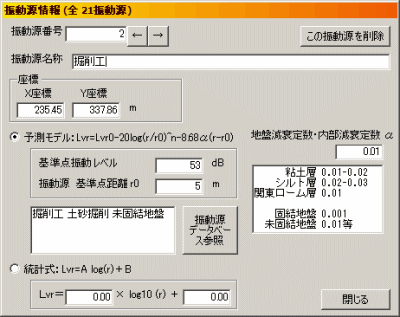

• 振動源の各種要因をマウス、キーボードで画面から簡単に設定し、各種要因を考慮した複雑な計算を簡単に行うことが可能です。（詳細は基本仕様をご覧下さい。）

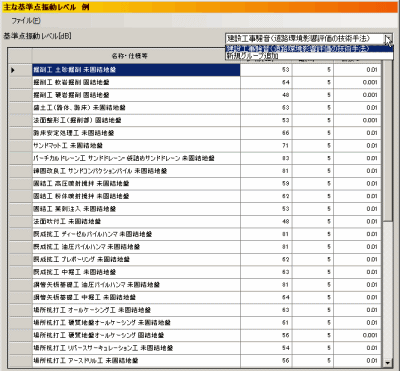

充実した基準点振動レベルデータベース

• 基準点振動レベル（振動源から一定の距離における振動レベル）のデータベース（道路環境影響評価の技術手法掲載データ）を持っていますので、データベースから選択することによって簡単に予測を行うことができます。データベースはユーザーが修正・追加することも可能です。

騒音予測システムのデータの活用

• 環境総合研究所の固定騒音予測システムSuper NOISE(P)のデータの読み込みが可能です。予測範囲、座標、音源／振動源名のデータを活かし必要な項目だけ追加入力することによって最小限の作業で振動予測を行えます。

豊富な結果の活用方法

BMP、GIF、JPGファイルによる地図の重ね合わせ

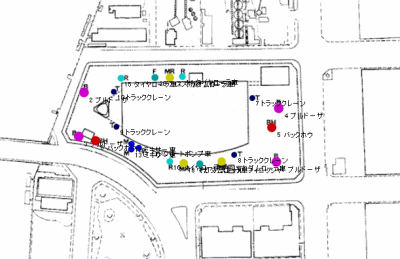

• 振動源の座標指定は地図をなぞるだけで簡単に入力できます。
• 結果表示の際にも背景に地図が表示されます
• 線画によるシンプルな地図の表示も可能です。

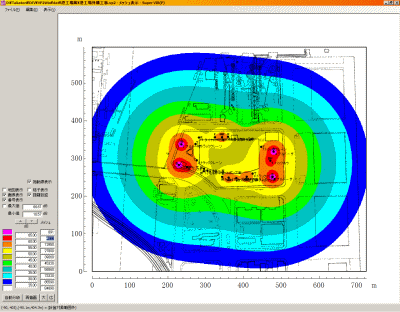

カラーメッシュ表示による振動レベル分布図の作成

• 任意の色、任意の分級による表示が可能です。

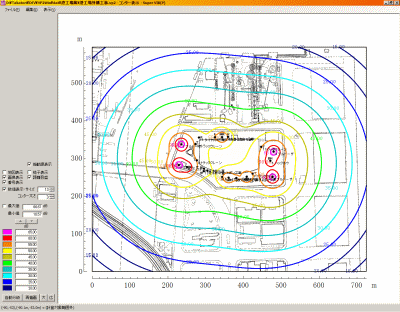

コンター（等振動レベル線）の作成

• 任意の色、任意の太さ、任意の分級による表示が可能です。

コンターラインのDXFファイルへの出力（レイヤ別出力）

• CAD、グラフィックスソフトでの活用、再利用が簡単です。

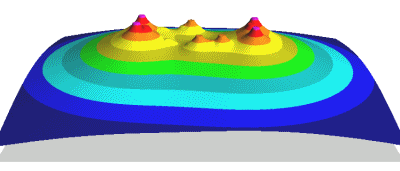

３次元（立体）表示による振動レベル分布のプレゼンテーションによる活用

• 直感的な表示による対策効果がひとめで分かります。
• シンプルな３次元表示および陰影付きの高速３Ｄグラフィックスの２種類の方法により、プレゼンテーション効果が上がります。

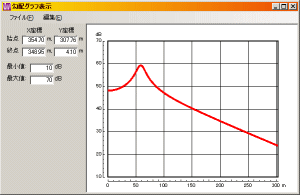

勾配グラフおよび数値ファイル出力による振動減衰の把握

• 単純なグラフによる振動レベルの減衰の様子も分かります。

各種表示結果のクリップボード経由でのワープロなどでの報告書作成における活用

• 高解像度グラフィックスをワープロ、グラフィックスソフトなどに貼り付けることが可能です。

任意の地点の濃度を限定的に計算可能

• 指定した複数地点のみを対象とし高速に予測計算を実施可能です。高さ方向も個別に指定できます。

マウスを動かすだけでリアルタイム表示される任意地点の座標と振動レベル

• マウスカーソルの位置の振動レベルが表示され、任意の場所の予測結果が簡単に分かります。

応用分野の一例

• 建設機械・工事・固定振動発生源の振動の影響予測、対策効果の検討
• 工場・事業所・商業施設の立地、再開発に伴う将来予測（環境影響評価法・条例）
• 焼却炉立地に伴う振動影響予測（廃掃法による生活環境影響調査等）
• 産業公害防止計画等、各種計画策定のための振動予測、対策効果検討
