振動予測モデルと便利な機能

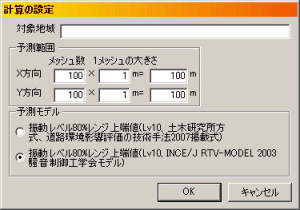

標準モデルを採用

• 現在、環境影響評価等で用いられている「道路環境影響評価の技術手法2007改訂版」の予測モデルによる振動レベルの80%レンジの上端値予測式（「建設省所管道路事業環境影響評価技術指針」の予測式をもとに定数、補正値等を最近の実測データにより見直したもの）が標準モデルです。
• 日本騒音振動制御工学会による「INCE/J RTV-MODEL 2003」にも対応しています。このモデルはISO2631-1:1985を基本とする周波数特性の基づき、地盤、路面条件等を考慮し、汎用的かつ国際的なものとして開発されたエネルギーモデルであり、任意の形状の平面道路の複数車線の道路にきめ細かくデータを設定できることから、環境アセスメントで推奨されることがあります。

各種の複合的な要因を考慮した計算が簡単に

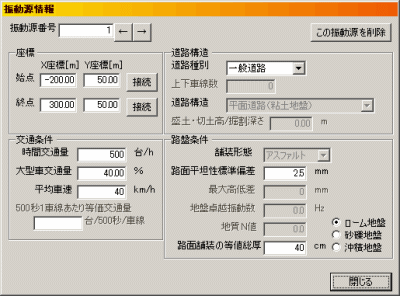

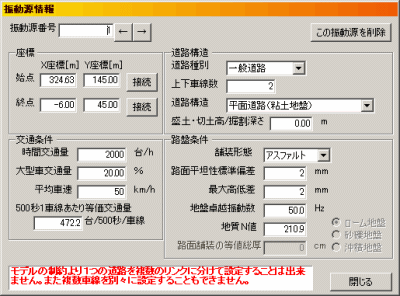

• 交通の各種要因、道路構造等の要因をマウス、キーボードで画面から簡単に設定し、各種要因を考慮した複雑な計算を簡単に行うことが可能です。（詳細は基本仕様をご覧下さい。）

豊富な結果の活用方法

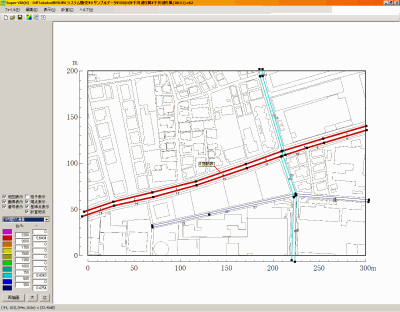

BMP、GIF、JPGファイルによる地図の重ね合わせ

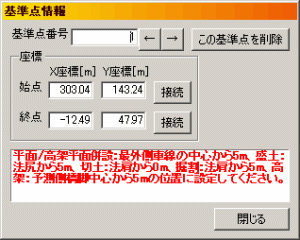

• 振動源、基準点の座標指定は地図をなぞるだけで簡単に入力できます。
• 結果表示の際にも背景に地図が表示されます
• 線画によるシンプルな地図の表示も可能です。

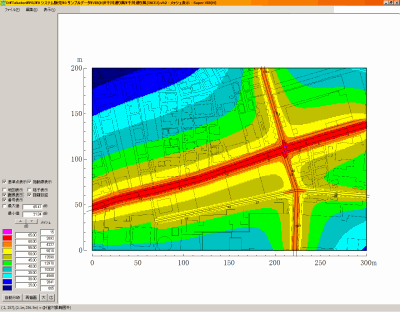

カラーメッシュ表示による振動レベル分布図の作成

• 任意の色、任意の分級による表示が可能です。

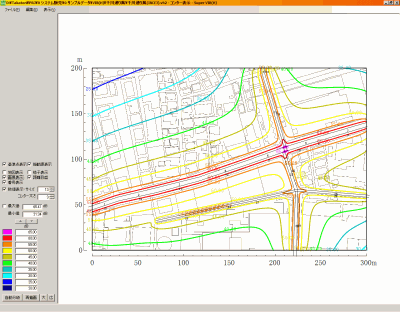

コンター（等振動レベル線）の作成

• 任意の色、任意の太さ、任意の分級による表示が可能です。

コンターラインのDXFファイルへの出力（レイヤ別出力）

• CAD、グラフィックスソフトでの活用、再利用が簡単です。

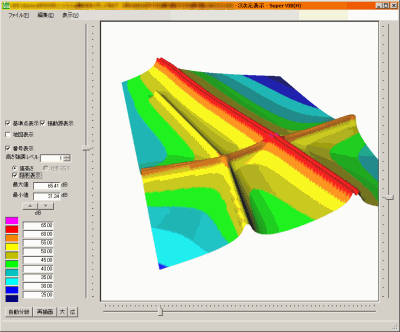

３次元（立体）表示による振動レベル分布のプレゼンテーションによる活用

• 直感的な表示による対策効果がひとめで分かります。
• シンプルな３次元表示および陰影付きの高速３Ｄグラフィックスの２種類の方法により、プレゼンテーション効果が上がります。

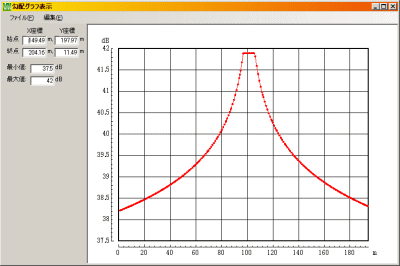

勾配グラフおよび数値ファイル出力による振動減衰の把握

• 単純なグラフによる振動レベルの減衰の様子も分かります。

各種表示結果のクリップボード経由でのワープロなどでの報告書作成における活用

• 高解像度グラフィックスをワープロ、グラフィックスソフトなどに貼り付けることが可能です。

任意の地点の濃度を限定的に計算可能

• 指定した複数地点のみを対象とし高速に予測計算を実施可能です。高さ方向も個別に指定できます。

マウスを動かすだけでリアルタイム表示される任意地点の座標と振動レベル

• マウスカーソルの位置の振動レベルが表示され、任意の場所の予測結果が簡単に分かります。

応用分野の一例

• 道路事業における道路交通振動予測（環境影響評価法・条例）
• 商業・業務施設開発事業における道路交通振動予測（環境影響評価法・条例）
• 対策検討・効果分析
• 道路交通政策による環境（振動）影響改善効果の分析
