基本仕様
|
予測・評価の
対象物質 |
SOx(いおう酸化物)、NOx(窒素酸化物)(NO2(二酸化窒素)への変換)、CO(一酸化炭素)、HC(炭化水素)、PM（SPM・粒子状物質） |

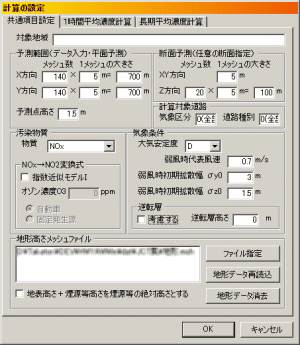

| 予測モデル |
| （１）基本予測式 |
・有風時：正規プリュームモデル ※逆転層対応モデル
・無風時：パフ式 |
| （２）煙源設置方式 |
・連続点煙源配置方式 |
| （３）拡散パラメータ |
・「道路環境影響評価の技術手法」（2007改訂版）パラメータ
・トンネル坑口モデル対応（吐出風は24時間の変動設定可能）
・換気塔モデル対応（排出強度は24時間の変動設定可能）
・修正JEAモデル対応（総量規制マニュアルのモデル）
・パスキル・ギフォードパラメータ
・米国環境保護局パラメータ（EPA HIWAY MODEL）
・SRI ストリートキャニオンモデル |
| （４）初期拡散幅 |
・Y方向、Z方向に対して各々設定可能 |
（５）NOx
→NO2変換式 |
・「道路環境影響評価の技術手法」方式
・「道路環境影響評価の技術手法2007改訂版」方式
・一般統計式（NO2＝Ａ・NOxＢ）
・指数近似モデルI（風速U、オゾン濃度O3を用いたモデル） |
（６）縦断勾配
排出係数補正 |
・縦断勾配におけるNOx、PMの排出係数補正（「道路環境影響評価の技術手法」（2007改訂版）方式）
・インターチェンジ部における排出係数補正（「道路環境影響評価の技術手法」（2007改訂版）方式） |
|
予測対象
時間 |
| （１）短期予測 |
・１時間平均濃度予測：風向(N〜NNW, CALM)、大気安定度(A〜G) |
| （２）中長期予測 |
・日平均、月平均、季節平均、年間平均濃度予測：気象データ（時間帯別、風向別の気象条件出現頻度、平均風速、大気安定度分類等）を考慮した重合計算 |
|
| 座標設定 |
| メッシュ数 |
制限なし（メモリ容量に依存、通常300×300以上対応可能） |
| メッシュ規模 |
１メッシュあたりの距離は任意に設定可能（1m未満〜数十m等） |
| 対象空間規模 |
制限なし（メッシュ数×メッシュ規模＝対象空間の一辺の距離） |

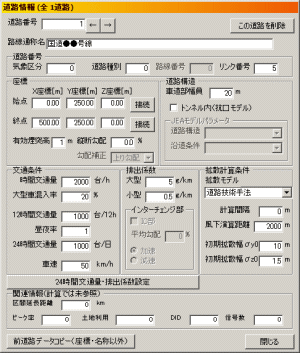

| 道路リンク座標 |
0.1m単位で自由に設定が可能、マウスによる指定、数値入力による指定 |
| 道路リンク数 |
制限なし（メモリ容量に依存、通常1000以上対応可能） |
|
| 気象設定 |

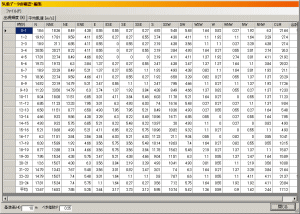

| （１）気象データ |
・年間の風向・風速の1時間値より、時間帯・風向毎の平均出現頻度、平均風速気象データファイル（「道路環境影響評価の技術手法」（2007改訂版）方式）を作成
・年間の風向・風速・放射収支量あるいは日射量・雲量の１時間値より、時間帯・風向・大気安定度毎の平均出現頻度、平均風速気象データファイル（「道路環境影響評価の技術手法」（2007改訂版）方式）を作成（換気塔モデル等大気安定度の必要なモデル用）
・作成した気象データより風配図を自動作成可能 |
| （２）風速変換 |
・気象測定高から煙源の高さへ、べき法則により自動的に風速変換を実行。 |
|
| 交通条件 |
| （１）交通量 |
・任意の１時間交通量による計算が可能

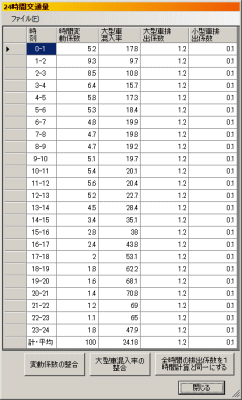

・24時間区分毎の交通量の時間変化を道路リンク毎に設定可能 |
| （２）車種別混入率 |
・任意の１時間大型車混入率を道路リンク毎に設定
・24時間区分毎の大型車混入率の時間変化を道路リンク毎に設定可能 |
|
排出係数
（１台の自動車が
1km走行する時
の排出量） |
| （１）排出係数の設定 |
・大型車類、小型車類別に任意の排出係数設定が可能
・道路リンク（任意の範囲で設定可）毎に排出係数の設定が可能。これによりインターチェンジ、交差点、ランプ等の加速減速域にも対応可能。
・24時間区分毎の排出係数の時間変化を道路リンク毎に設定可能 |
| （２）縦断勾配補正 |
・座標からの自動読み取りにより縦断勾配による窒素酸化物の排出係数の自動補正 |
|
| 関連機能 |
| （１）濃度ファイル重合機能 |
| |
・既に予測計算しデータファイルとして保存されている複数の濃度ファイルを、加重平均のための重み付けをして重合計算することが可能。
・この機能により、気象ブロックの異なる煙源を別々に計算して重合する、高速道路専用部と一般部およびジャンクション部からの寄与濃度を別々に計算しておき、後から濃度重合する、詳細な条件設定を行い組み合わせを替えて重合する等の感度分析、検討作業が可能。 |
| （２）道路リンク毎の環境影響表示機能 |
|

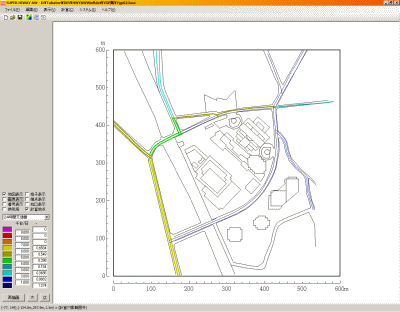

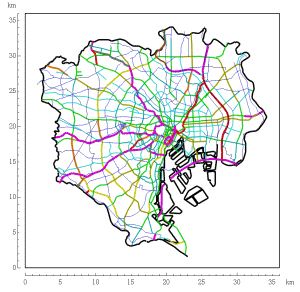

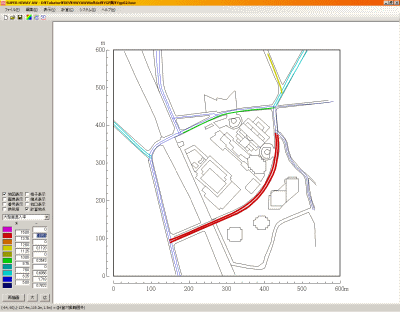

・予測対象地域全体の単位延長当たりの排出量、日交通量、12時間交通量、大型車混入率、大型車日交通量、大型車12時間交通量等を色、太さで分類して道路リンクの表示が可能。 |
|
| 感度分析 |
・予測モデル、拡散パラメータ、気象条件、交通量、走行速度、道路構造条件等を変更した場合、道路リンクを追加した場合等、各種条件を変更した何度も計算を実施することにより感度分析が可能 |
| 結果出力 |
（１）グラフィックス
表示・印字機能 |

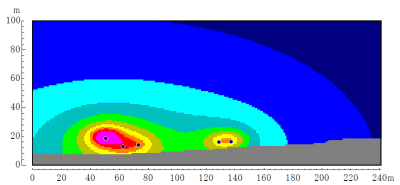

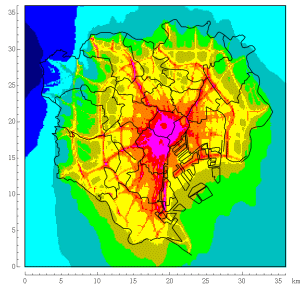

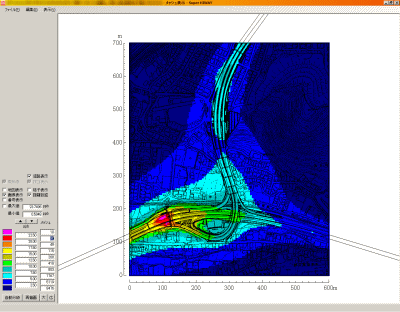

・平面・断面計算結果 メッシュ表示（カラー・モノクロ）

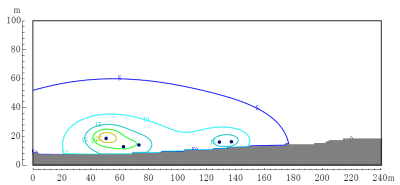

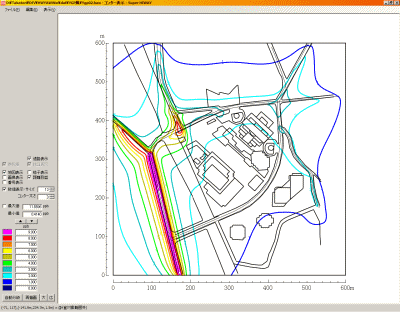

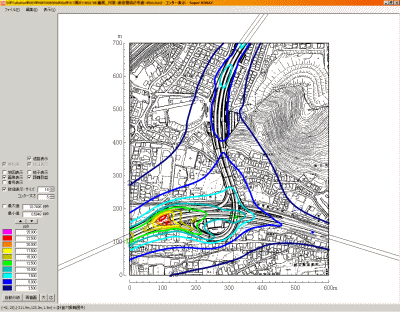

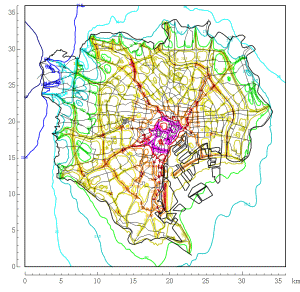

・平面・断面計算結果 コンター（等濃度レベル線図）表示（カラー・モノクロ）

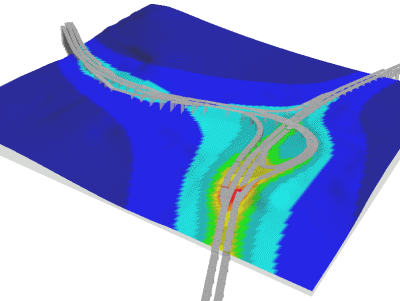

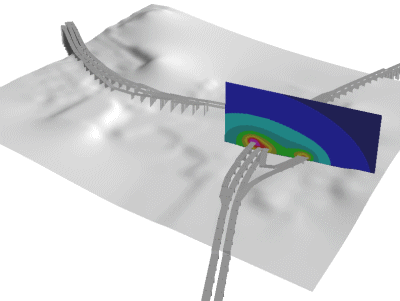

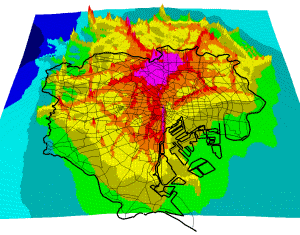

・平面・断面計算結果 ３次元メッシュ表示（カラー・モノクロ×シンプル・陰影付）

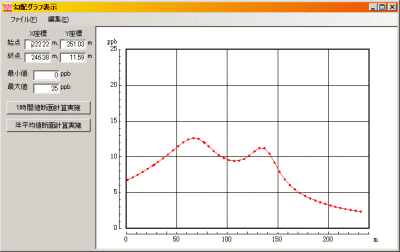

・平面結果結果 距離減衰グラフ

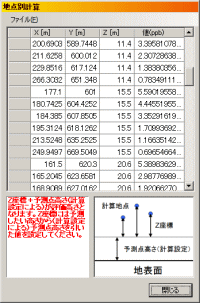

・地点別計算結果 任意の地点（複数地点設定可能）を対象として高速に計算実施可能
・任意の地点の年間濃度計算時の風向、時間帯別の濃度の詳細内訳を出力可能 |
| （２）ファイル出力 |
・入力データを含めた出力数値のテキストファイル出力が可能
・距離減衰はCSV形式で出力可能
・コンターラインのDXFファイル出力
・任意の地点の年間濃度計算時の風向、時間帯別の濃度の詳細内訳を出力可能 |
| （３）評価メッシュ数出力 |
・予測評価の比較を容易とするために、予測結果の分級値に対応したメッシュ数を画面表示。 |

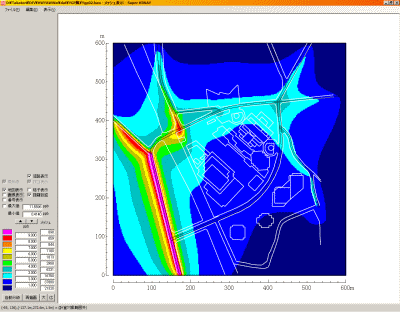

| （４）地図表示機能 |

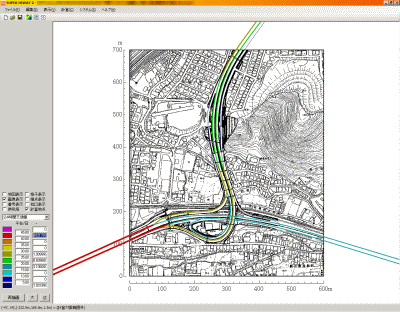

・Bitmap、GIF、JPEG画像による地図表示（スキャナ読み込み、CADデータから変換した地図の使用可能）
・線画による地図表示（任意に作成可能） |
|
| 動作環境 |
| （１）対応機種： |
Pentium以上、メモリ・HDDはOSが推奨する環境、USBポート1つ以上 |
| （２）対応ＯＳ： |
Microsoft Windows 2000 / XP / Vista |
|
株式会社 環境総合研究所
